耐磨陶瓷管安裝布置注意事項

耐磨陶瓷管用在煤粉輸送管道設計的基本常識

■耐磨陶瓷管為水平和垂直布置，不能有傾斜段；

■耐磨陶瓷彎頭曲率半徑應≥.5M；

■兩個彎頭之間距離小為6-8M；

■在燃燒器前，應有一端長度為6-8M的水平管道；

注：當我們提供的風機和耐磨陶瓷管道參數，要求加旁路管道時。必需依照我們的要求安裝旁路管道。（參見旁路管道示意圖）

這樣不僅能減少轉子稱的磨損，也能達到和穩定的喂煤效果。

現場常見的耐磨陶瓷管道安裝問題

、管道內經不一致

盡量保持一致的管道內徑。管道內徑不一致，將造成風速不穩定，形成波動！

2、管道傾斜

輸煤管道傾斜。

3、管道傾斜

輸煤管道傾斜（和窯平行）。

4、分解爐管道分配不對稱

窯尾兩個管道不一樣長短。造成兩個管道的阻力不一樣。風肯定會往阻力低的管道跑。將形成一邊煤粉量多，另一邊少。

5、彎頭半徑太小

彎頭曲率半徑應≥.5m。

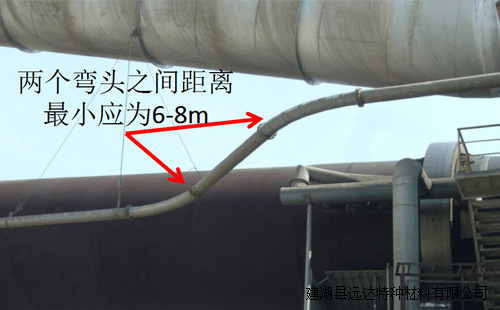

6、兩個彎頭直接距離太近

兩個彎頭之間距離小應為6-8m。

7、兩個彎頭直接距離太近

兩個彎頭之間距離小應為6-8m。

8、管道問題造成的風機電流和壓力趨勢圖（俗稱跑煤）

9、煤粉輸送旁路管道參考圖

0、錯誤的煤粉輸送旁路耐磨陶瓷管道

直角耐磨陶瓷管道會造成煤粉輸送不穩。
